光の透過性と遮音性を兼ね備えた高性能二重採光パネル
高性能二重採光パネルとは
◎近隣住宅への日影対策として、エコブライトパネルを設置して近隣民家の日照を確保します。
◎日影、騒音の両方を対策できる高性能二重採光パネルです。

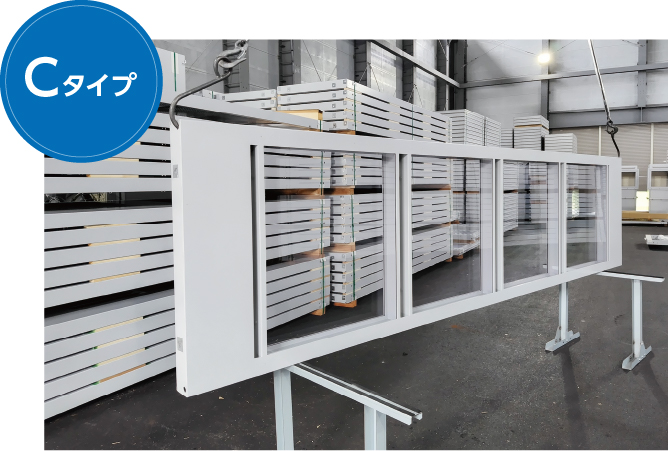

- BSK-Cタイプ同等の透過損失を有する高性能二重採光パネル
- 厚さ（８ｍｍ,10ｍｍ）以上のポリカーボネート板を空気層を介して２枚使用

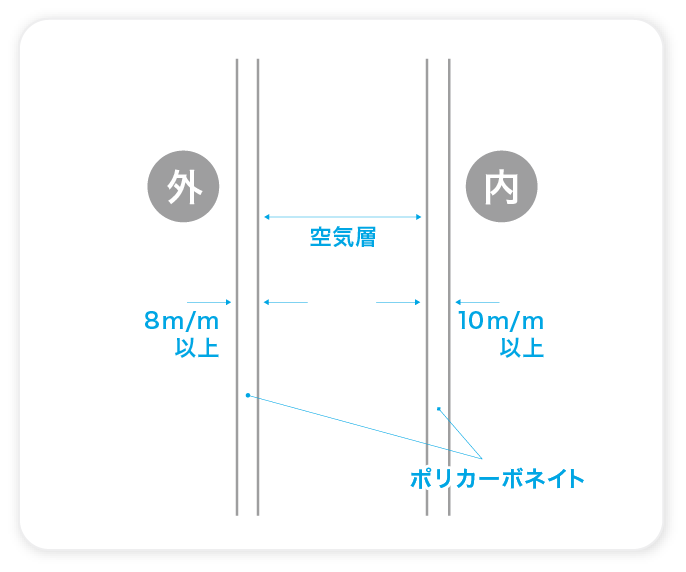

パネル断面図

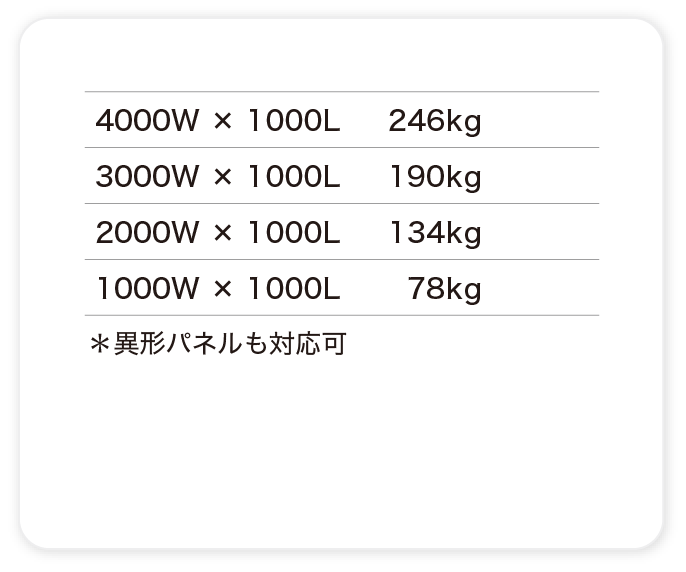

パネルサイズ
パネル性能表
| 1/1 オクターブバンド 中心周波数 [Hz] | ||||||
|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | |
| 透過損失（dB） | 24 | 30 | 37 | 39 | 42 | 40 |
＊BSK-Cタイプパネル同等

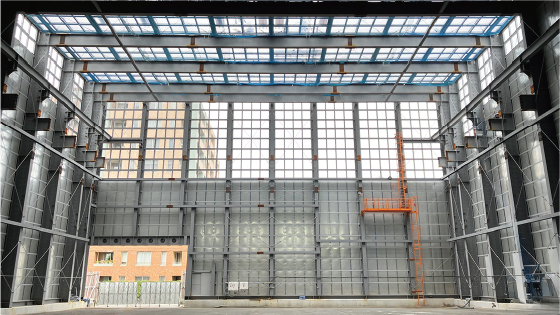

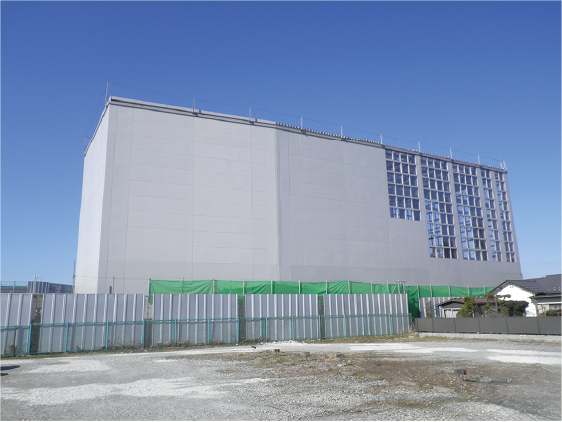

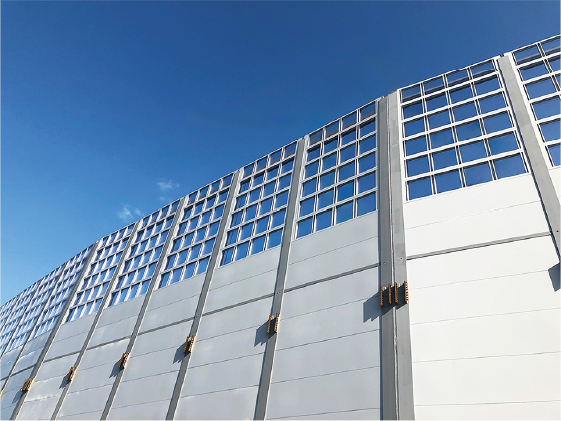

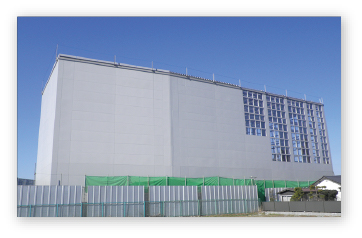

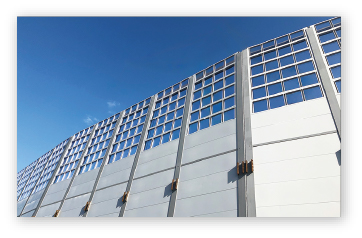

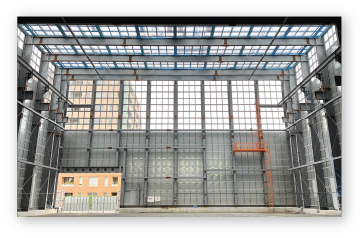

施工例
クリックすると拡大画像が表示されます。

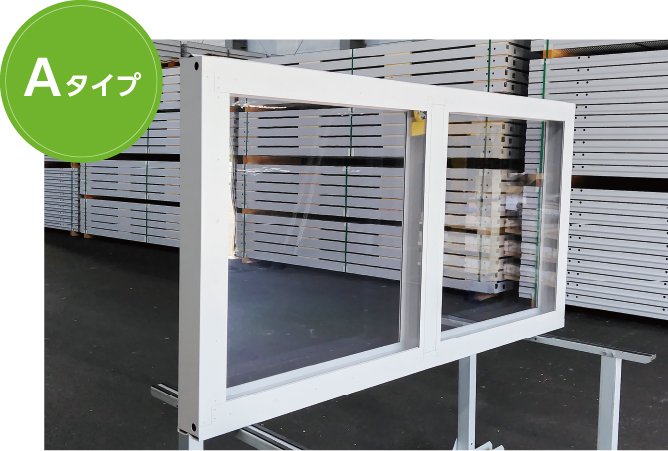

- BSK-Aタイプ同等の透過損失を有する高性能二重採光パネル
- 厚さ５ｍｍ以上のポリカーボネート板を空気層を介して２枚使用

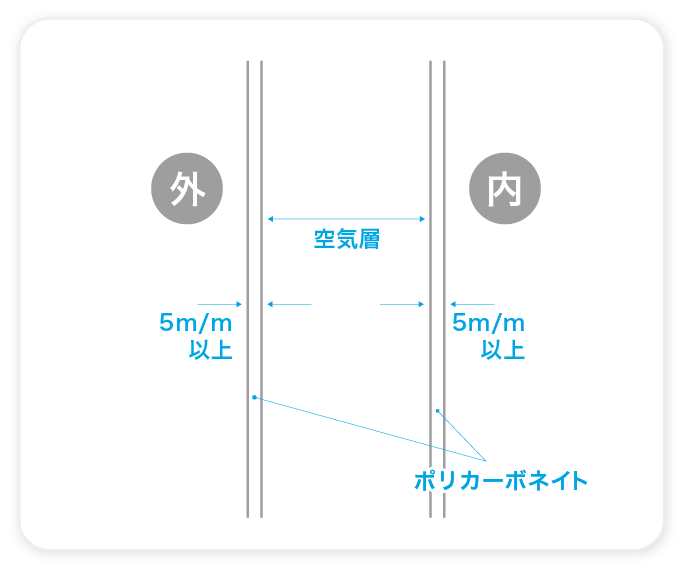

パネル断面図

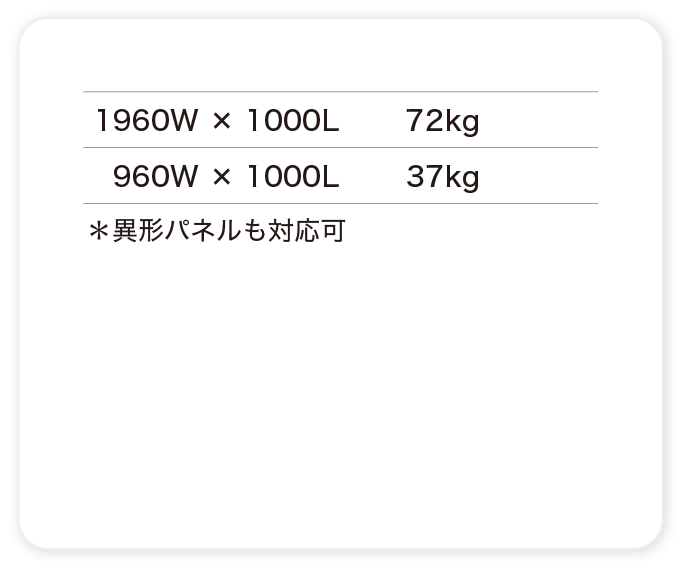

パネルサイズ
パネル性能表
| 1/1 オクターブバンド 中心周波数 [Hz] | ||||||
|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | |
| 透過損失（dB） | 13 | 17 | 27 | 35 | 40 | 45 |
＊BSK-Aタイプパネル同等

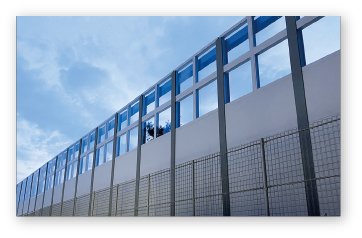

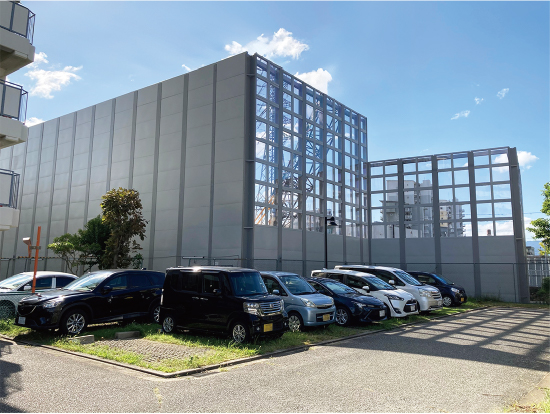

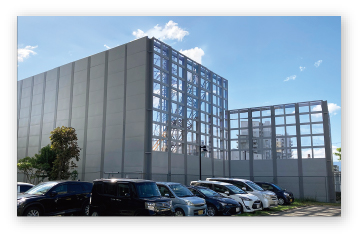

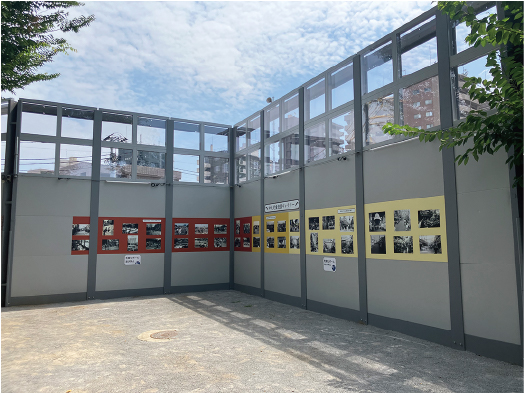

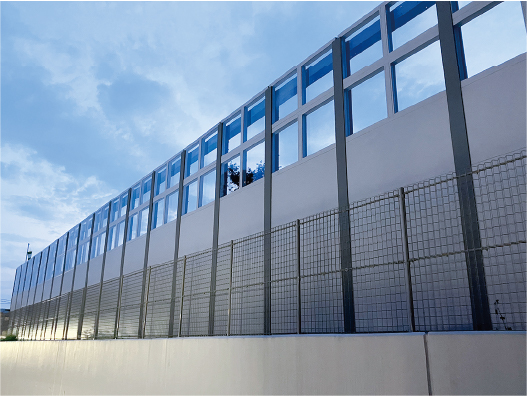

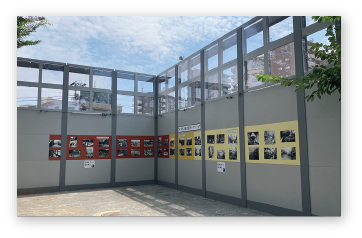

施工例
クリックすると拡大画像が表示されます。
エコブライトパネルに使用されるポリカーボネイト4つの特徴
1.透明度が高い
可視光線透過率は80～90％で、ガラスと同等の透明性です。
2.耐衝撃性が高い
アクリルの50倍、ガラスの200倍の耐衝撃性を持っています。
3.耐候性が高い
他の樹脂は紫外線や湿度により劣化しますが、ポリカーボネイトは耐候性が高く、劣化しにくいです。
4.自己消火性が高い
火をつけても燃え広がらない、自己消火性を持ちます。
